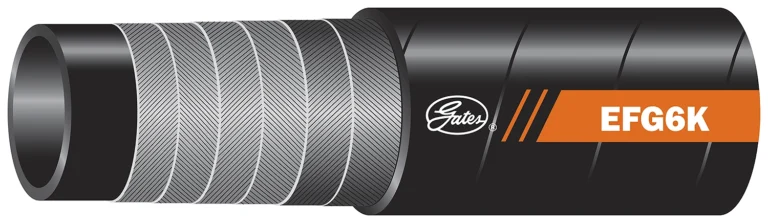

EFG6K Spiral Telli Hortum – 420 Bar

Açıklama Ürün tablosu Katalog Özellikler

EFG6K, hidrostatik şanzımanlar gibi son derece yüksek basınçlı, yüksek darbeli uygulamalar için önerilir. Standart petrol bazlı sıvıların yanı sıra poliolester, poliglikol ve bitkisel yağ gibi biyolojik olarak parçalanabilen hidrolik sıvılarla uyumludur. Hidrostatik şanzımanlar gibi son derece yüksek basınç ve yüksek darbeli uygulamalar için önerilir. EFG6K, SAE 100R15 spesifikasyonlarının tüm gerekliliklerini ve EN 856 4SP (-6, -8, -10 ve -12), EN 856 4SH (-12, -16 ve -20) performans gerekliliklerini karşılayacak veya aşacak şekilde tasarlanmıştır. ISO 3862 Tip R15 (-6, -8, -10, -12, -16, -24). 12EFG6K, ISO 18752 Sınıf D gereksinimlerini karşılar. Önerilen Kaplinler: GlobalSpiral™ Kaplinler, GlobalSpiral™ MAX Basınç Kaplinleri, Paslanmaz Çelik S Kaplinler (-6 ila -20).

  • İsteğe bağlı MegaTuff™ kapak, ISO 6945’e göre hortumdan hortuma ve hortumdan metale aşınma testleri sırasında standart hortumdan 300 kata kadar daha uzun süre dayanır ve üstün ozon ve hava şartlarına dayanıklılık sunar.
  • GlobalSpiral™ Kaplinler [G20 Serisi], GlobalSpiral MAX Basınç Kaplinleri [G23 ve G24 Serisi] ve Paslanmaz Çelik Spiral Kaplinler [G18 Serisi] ile kullanım için.
  • Üstün esnek darbe performansı: SAE 100R15 bükülme yarıçapının %50’sinde (-32 hariç) 1.000.000 darbe döngüsüne kadar test edilmiştir.
  • EFG6K hortumu, sentetik esterler, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvıların yanı sıra petrol bazlı sıvılarla da uyumludur.
  • Alev Direnci Kabul Tanımı MSHA 2G’yi karşılar.
Detaylı İncele
Part #Product #DescriptionMaximum Working Pressure (psi)Inside Diameter (in)Inside Diameter (mm)Outside Diameter (in)Outside Diameter (mm)
10EFG6K X25FT/854674651403485467 10EFG6KXX25FT60000.62515.91.0927.7
10EFG6K XREEL/701654651012570165 10EFG6KXREEL0.62515.91.0927.7
10EFG6KXCTN/708154651136870815 10EFG6KXCTN60000.62515.91.0927.7
10EFG6KXLL/707354651139770735 10EFG6KXLL60000.62515.91.0927.7
12EFG6K X25FT/854684651403585468 12EFG6KX25FT60000.7519.11.2431.5
12EFG6K XCTN/708394651128870839 12EFG6KXCTN0.7519.11.2431.5
12EFG6K XLL/707364651139870736 12EFG6KXLL0.7519.11.2431.5
12EFG6K XREEL/701684651012870168 12EFG6KXREEL0.7519.11.2431.5
16EFG6K X25FT/854694651403685469 16EFG6KX25FT6000125.41.5338.9
16EFG6KXCTN/708364651128970836 16EFG6KXCTN6000125.41.5338.9
16EFG6KXLL/707374651139970737 16EFG6KXLL6000125.41.5338.9
20EFG6K X25FT/854704651403785470 20EFG6K X25FT60001.2531.81.9750
20EFG6K XCTN/708374651129070837 20EFG6KXCTN1.2531.81.9750
20EFG6KXLL/707384651140070738 20EFG6KXLL60001.2531.81.9750
24EFG6K X25FT/854264651157485426 24EFG6KX25FT60001.538.12.2657.4
24EFG6KXCTN/710654651153171065 24EFG6KXCTN60001.538.12.2657.4
24EFG6KXLL/24EFG6KXLL4651157224EFG6KXLL60001.538.12.2657.4
32EFG6KXCTN/711004651175932EFG6KXCTN6000250.82.871.1
32EFG6KXLL/710994651175832EFG6KXLL6000250.82.871.1
6EFG6K X25FT/854654651403285465 6EFG6KX25FT60000.3759.50.820.3
6EFG6KX100REEL/704044651502870404 6EFG6KX100REEL60000.3759.50.820.3
6EFG6KXCTN/708664651139670866 6EFG6KXCTN60000.3759.50.820.3
6EFG6KXREEL/701634651012370163 6EFG6KXREEL60000.3759.50.820.3
8EFG6K X100REEL/704054651502970405 8EFG6KX100REEL0.512.70.9524.1
8EFG6K X25FT/854664651403385466 8EFG6KX25FT GATR60000.512.70.9524.1
8EFG6KXCTN/708654651137170865 8EFG6KXCTN60000.512.70.9524.1
8EFG6KXLL/709784651161370978 8EFG6KXLL60000.512.70.9524.1
8EFG6KXREEL/70164465101248EFG6KXREEL60000.512.70.9524.1
Kataloğu incele

ÖZELLİKLER VE FAYDALAR

  • -6 ile -20 arası GlobalSpiral™ ile doğrulanmıştır; -24, -32 GlobalSpiral™ Maksimum ile.
  • Nominal çalışma basıncında EN 856 4SP/4SH bükülme yarıçapının %40’ına kadar.
  • EFG6K MegaSpiral™, SAE 100R15’in 1/2 bükülme yarıçapında derecelendirilmiştir.
  • Alev Direnci Kabul Tanımı MSHA 2G’yi karşılar.
  • Tip onayları: DNV, GL, LR, BV ve ABS.
  • Tüm ID’ler için 6000 PSI sabit basınç.
  • Kapak: MSHA onaylı.
  • Sıcaklık aralığı:
    -40°C ila +121°C
    -40°F ila +250°F
  • Boyut: 3/8″ ila 2″.
