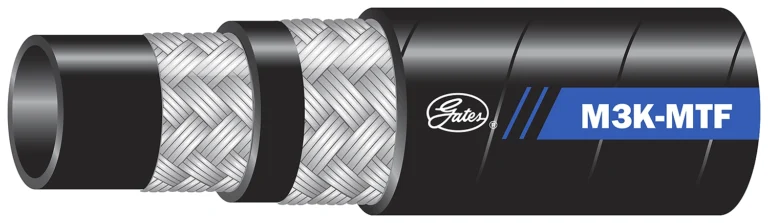

M3K-MTF Tel Örgü Hortum – 225 Bar – MegaTuff™ Kapak

Açıklama Ürün tablosu Katalog Özellikler

Yüksek basınçlı hidrolik yağ hattı uygulamaları için önerilir. Son derece dar alanlarda yönlendirilmesi ve kurulumu kolaydır. ISO 18752 Sınıf B, SAE 100R17 ve ISO11237 R17 çalışma basıncını, minimum bükülme yarıçapı gerekliliklerini ve EN 857 1SC performans gerekliliklerini aşar. Önerilen Kaplinler: MegaCrimp™ Kaplinler, GlobalSpiral™ Kaplinler, Power Crimp™ Kaplinler (-3), Paslanmaz Çelik B Kaplinler.

  • İsteğe bağlı MegaTuff™ kapak, ISO 6945’e göre hortumdan hortuma ve hortumdan metale aşınma testleri sırasında standart hortumdan 300 kata kadar daha uzun süre dayanır ve üstün ozon ve hava şartlarına dayanıklılık sunar.
  • İsteğe bağlı XtraTuff™ kapağı standart hortuma göre 25 kata kadar daha uzun ömürlüdür.
  • GlobalSpiral™ Kaplinler [G20 Serisi], MegaCrimp™ Kaplinler [G25 Serisi], Power Crimp™ Kaplinler ve Paslanmaz Çelik Örgü Kaplinler [G17 Serisi] ile kullanım için.
  • Endüstri standardının 3 katı olan 600.000 darbe döngüsüne kadar test edilmiştir.
  • M3K hortumu, SAE 100R1 ve 100R2 hortumuna göre daha küçük dış boyutlara ve önemli ölçüde daha sıkı bükülme yarıçapına sahiptir ve daha kolay yönlendirme için daha fazla esnekliğe sahiptir.
  • Petrol bazlı sıvıların yanı sıra poliolester, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvılarla uyumludur.
  • Alev Direnci Kabul Tanımı MSHA 2G’yi karşılar.
  • 3250 psi çalışma basıncına göre derecelendirilmiştir.
detaylı incele
Part #Product #DescriptionMaximum Working Pressure (psi)Inside Diameter (in)Inside Diameter (mm)Outside Diameter (in)Outside Diameter (mm)
10M3K-MTF X50FT/855284657402885528 10M3K-MTF X50FT32500.62515.90.9925.1
10M3K-MTF XREEL/705594657118470559 10M3K-MTFXREEL0.62515.90.9925.1
10M3K-MTFXBALE/10M3KMTFXBALE4657577210M3K-MTFXBALE32500.62515.90.9925.1
12M3K-MTF X50FT/855294657402985529 12M3K-MTF X50FT32500.7519.11.1529.2
12M3K-MTF XREEL/705604657118570560 12M3K-MTFXREEL0.7519.11.1529.2
16M3K-MTF X50FT/855304657403085530 16M3K-MTF X50FT3250125.41.4837.6
16M3K-MTF XREEL/705624657118670562 16M3K-MTFXREEL125.41.4837.6
16M3K-MTFXBALE/16M3KMTFXBALE4657577416M3K-MTFXBALE3250125.41.4837.6
4M3K-MTF X50FT/855254657402585525 4M3K-MTF X50FT32500.256.40.4812.2
4M3K-MTFXBALE/4M3KMTFXBALE465757694M3K-MTFXBALE32500.256.40.4812.2
4M3K-MTFXLG REEL/4M3KMTFXLGREEL465711804M3K-MTFXLG REEL32500.256.40.4812.2
4M3K-MTFXREEL/705654657118170565 4M3K-MTFXREEL32500.256.40.4812.2
6M3K-MTF X50FT/855264657402685526 6M3K-MTF X50FT32500.3759.50.6316
6M3K-MTFXBALE/6M3KMTFXBALE465757706M3K-MTFXBALE32500.3759.50.6316
6M3K-MTFXLG REEL/6M3KMTFLGREEL465711926M3K-MTFXLG REEL32500.3759.50.6316
6M3K-MTFXREEL/705664657118270566 6M3K-MTFXREEL32500.3759.50.6316
8M3K-MTF X50FT/855274657402785527 8M3K-MTF X50FT32500.512.70.820.3
8M3K-MTFXBALE/8M3KMTFXBALE465757718M3K-MTFXBALE32500.512.70.820.3
8M3K-MTFXLG REEL/8M3KMTFXLGREEL465711938M3K-MTFXLG REEL32500.512.70.820.3
8M3K-MTFXREEL/705674657118370567 8M3K-MTFXREEL32500.512.70.820.3
Kataloğu incele

ÖZELLİKLER VE FAYDALAR

  • ISO 6945’e göre standart M3K kaplamanın aşınma direncinin 300 katı, üstün ozon ve hava koşullarına dayanıklılık sunan Gates’in özel MegaTuff™ kapağıyla.
  • Nominal çalışma basıncında EN 857 1SC/2SC’nin %70’i ve EN 853 1SN/2SN’nin %50’si bükülme yarıçapı.
  • Mega3000 MegaTuff™, tüm ID’ler için 3250 PSI çalışma basıncına ve 13.000 patlamaya sahiptir.
  • Tip onayları: DNV, GL, LR, BV ve ABS.
  • MegaCrimp™ ile doğrulanmıştır.
  • Çalışma basıncı: 22,5 MPa.
  • Sıcaklık aralığı:
    -40°C ila +100°C
    -40°F ila +212°F
  • Tasarım faktörü: 4:1.
  • Boyut: 1/4″ ila 1″.
