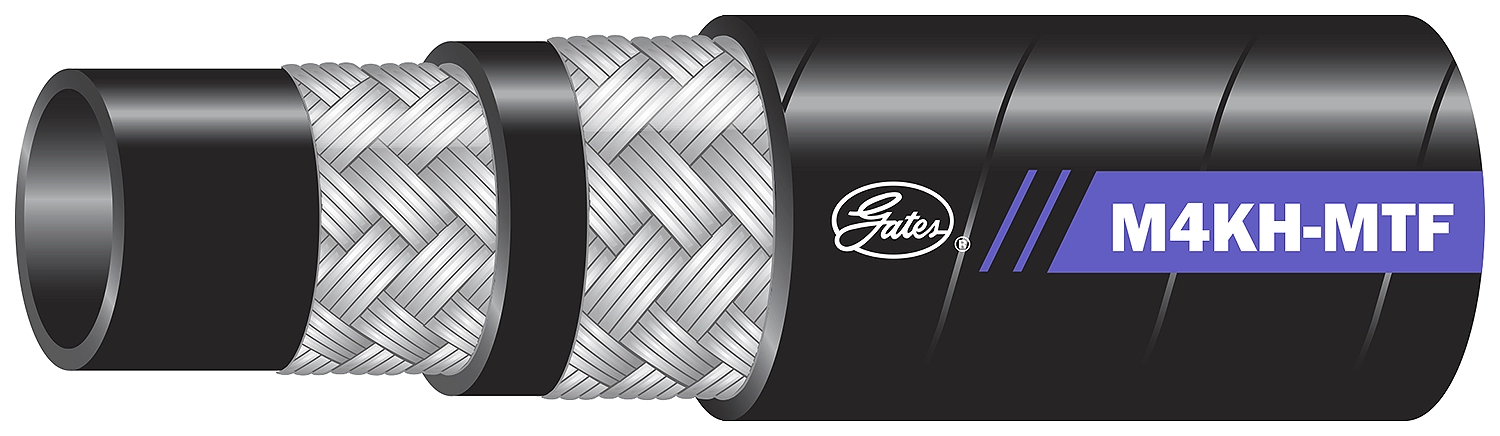

M4KH-MTF Tel Örgü Hortum – 280 Bar – Yüksek Sıcaklık +121°C – MegaTuff™ Kapak

m4kh-mtf tel örgü hortum
Açıklama Ürün tablosu Katalog Özellikler

Yüksek sıcaklıklardaki yüksek basınçlı hidrolik uygulamalar için Global M4KH Yüksek Sıcaklık hortumu önerilir. ISO 18752 Grade C, SAE 100R19 ve ISO 11237 R19 standartlarını aşar. Endüstri standartlarından daha sıkı minimum bükülme yarıçapına, artırılmış çalışma basıncına ve geliştirilmiş darbe döngülerine olanak tanır. Mobil ve sabit hidrolik platformlarda daha fazla performans, esneklik, daha kolay yönlendirme ve tesisat sağlar.

  • İsteğe bağlı MegaTuff™ kapak, ISO 6945’e göre hortumdan hortuma ve hortumdan metale aşınma testleri sırasında standart hortumdan 300 kata kadar daha uzun süre dayanır ve üstün ozon ve hava şartlarına dayanıklılık sunar.
  • GlobalSpiral™ Kaplinler [G20 Serisi] ve MegaCrimp™ Kaplinler [G25 Serisi] ile kullanım için.
  • SAE spesifikasyonunun 1/3’üne kadar bükülme yarıçapı ve daha kolay yönlendirme için daha fazla esneklik sağlar.
  • Endüstri standardının 3 katı olan 600.000 darbe döngüsüne kadar test edilmiştir.
  • Petrol bazlı sıvıların yanı sıra poliolester, poliglikoller ve bitkisel yağlar gibi biyolojik olarak parçalanabilen hidrolik sıvılarla uyumludur.
  • Alev Direnci Kabul Tanımı MSHA 2G’yi karşılar.
Detaylı İncele
Part #Product #DescriptionMaximum Working Pressure (psi)Inside Diameter (in)Inside Diameter (mm)Outside Diameter (in)Outside Diameter (mm)
10M4KH-MTF X50FT/854514657409685451 10M4KH-MTFX 50FT40000.62515.90.9925.1
10M4KH-MTFXREEL/709594657216170959 10M4KH-MTFXREEL40000.62515.90.9925.1
12M4KH-MTF X50FT/854524657409785452 12M4KH-MTFX50FT40000.7519.11.1729.7
12M4KH-MTFXREEL/709734657239612M4KH-MTFXREEL40000.7519.11.1729.7
4M4KH-MTF X50FT/854484657409385448 4M4KH-MTFX 50FT40000.256.40.5514
4M4KH-MTFXREEL/709564657215770956 4M4KH-MTFXREEL GATR40000.256.40.5514
6M4KH-MTFXREEL/709574657215970957 6M4KH-MTFXREEL GATR40000.3759.50.717.8
8M4KH-MTF X50FT/854504657409585450 8M4KH-MTFX 50FT40000.512.70.8220.8
8M4KH-MTFXREEL/709584657216070958 8M4KH-MTFXREEL40000.512.70.8220.8
Kataloğu incele

ÖZELLİKLER VE FAYDALAR

  • ISO 6945’e göre standart M4KH kaplamanın aşınma direncinin 300 katı, üstün ozon ve hava koşullarına dayanıklılık sunan Gates’in özel MegaTuff™ kapağıyla.
  • Mobil ve sabit hidrolik platformlarda daha fazla performans, esneklik, daha kolay yönlendirme ve tesisat sağlar.
  • M4KH-MTF, tüm ID’lerde 4000 PSI çalışma basıncında SAE 100R19’a göre daha sıkı minimum bükülme yarıçapına sahiptir.
  • Nominal çalışma basıncında EN 857 2SC’nin %70’i ve EN 853 2SN’nin %50’si bükülme yarıçapı.
  • Esnekliğin gerekli olduğu yüksek basınç hatlarında spiral hortumlara alternatiftir.
  • MegaCrimp™ ile doğrulanmıştır.
  • Çalışma basıncı: 28 MPa.
  • Sıcaklık aralığı:
    -40°C ila +121°C
    -40°F ila +250°F
  • Tasarım faktörü: 4:1.
  • Boyut: 1/4″ ila 3/4″.
