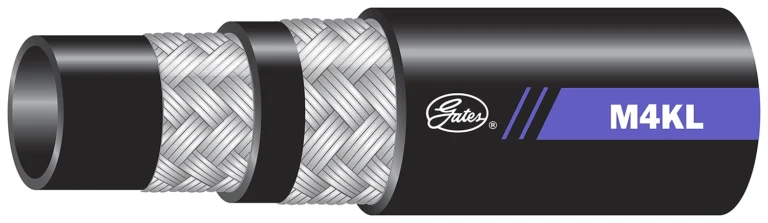

M4KL Tel Örgü Hortum – 280 Bar – Yüksek Sıcaklık +100°C

Açıklama Ürün tablosu Katalog Özellikler

Global M4KL Mega400™ PolarFlex™ Düşük Sıcaklık hortumu, son derece düşük sıcaklıktaki yüksek basınçlı hidrolik uygulamalar için önerilir. Son derece dar alanlarda yönlendirilmesi ve kurulumu kolaydır. SAE 100R19 ve ISO11237 R19’u aşar. Önerilen Kaplinler: GlobalSpiral™ Kaplinler, MegaCrimp™ Kaplinler, Paslanmaz Çelik B Kaplinler (-4 ila -8), Paslanmaz Çelik S Kaplinler (-12 ve -16).

  • Düşük sıcaklıktaki ortamlardaki yüksek basınçlı hidrolik uygulamalar için önerilir.
  • GlobalSpiral™ Kaplinler [G20 Serisi], MegaCrimp™ Kaplinler [G25 Serisi], Paslanmaz Çelik Örgü Kaplinler [G17 Serisi] ve Paslanmaz Çelik Spiral Kaplinler [G18 Serisi] ile kullanım için.
  • Düşük sıcaklıkta ve dar bükülme yarıçapında kaplama çatlamasına karşı dayanıklıdır.
  • SAE spesifikasyonunun 1/3’üne kadar bükülme yarıçapı ve daha kolay yönlendirme için daha fazla esneklik sağlar.
  • Endüstri standardının 3 katı olan 600.000 darbe döngüsüne kadar test edilmiştir.
  • Alev Direnci Kabul Tanımı MSHA 2G’yi karşılar.
Detaylı İncele
Part #Product #DescriptionMaximum Working Pressure (psi)Inside Diameter (in)Inside Diameter (mm)Outside Diameter (in)Outside Diameter (mm)
10M4KLXREEL/701524657447470152 10M4KLXREEL40000.62515.90.9824.9
12M4KLXREEL/701534657447570153 12M4KLXREEL40000.7519.11.1629.5
16M4KLXREEL/701544657447670154 16M4KLXREEL4000125.41.5238.6
4M4KLXREEL/701484657447070148 4M4KLXREEL40000.256.40.5413.7
6M4KLXREEL/701504657447270150 6M4KLXREEL40000.3759.50.6917.5
8M4KLXREEL/701514657447370151 8M4KLXREEL40000.512.70.8220.8
Kataloğu incele

ÖZELLİKLER VE FAYDALAR

  • Çok düşük sıcaklıktaki ortamlarda mobil ve sabit hidrolik platformlarda daha fazla performans, esneklik, daha kolay yönlendirme ve tesisat sağlar.
  • M4KL, tüm ID’ler için 4000 PSI sabit çalışma basıncıyla SAE 100R19’a göre daha sıkı minimum bükülme yarıçapına sahiptir.
  • Nominal çalışma basıncında EN 857 2SC’nin %70’i ve EN 853 2SN’nin %50’si bükülme yarıçapı.
  • Esnekliğin gerekli olduğu yüksek basınç hatlarında spiral hortumlara alternatiftir.
  • Düşük sıcaklıkta ve dar bükülme yarıçapında kaplama çatlamasına karşı dayanıklıdır.
  • MegaCrimp™ ile doğrulanmıştır.
  • Çalışma basıncı: 28 MPa.
  • Kapak: MSHA onaylı.
  • Sıcaklık aralığı:
    -57°C ila +100°C
    -70°F ila +212°F
  • Tasarım faktörü: 4:1.
  • Boyut: 1/4″ ila 3/4″.
